Un système ou objet automatisé fonctionne de manière autonome grâce à son traitement de l’information. Qu’est ce qu’une chaîne d’information ?

Dans tout objet technique, il ne suffit pas de simplement gérer l’énergie. Il est aussi important d’acquérir, traiter, et communiquer des informations pour que le système fonctionne correctement. C’est là qu’intervient la chaîne d’information. La chaîne d’information regroupe toutes les étapes permettant de capter une donnée, de la traiter, et de la transmettre au sein d’un système.

Les fonctions de la chaîne d’information

La chaîne d’information se compose de trois fonctions principales : acquérir, traiter, et communiquer. Ces fonctions travaillent ensemble pour assurer le bon fonctionnement des systèmes techniques en interprétant les données reçues de l’environnement et en déclenchant les actions nécessaires. Ensuite, la chaîne d’information pilote la chaîne d’énergie.

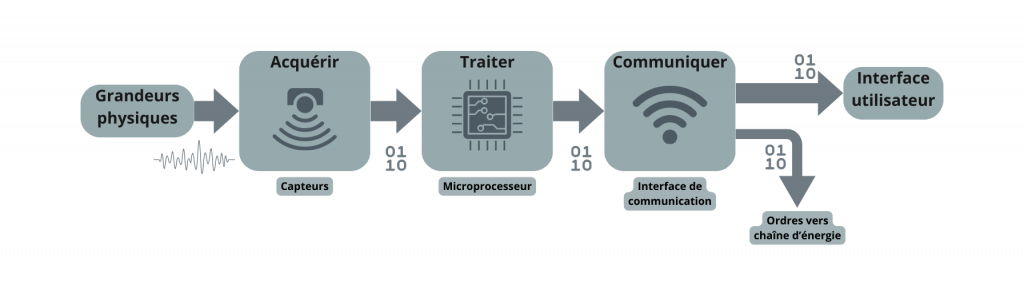

Ces différentes fonctions techniques peuvent se présenter sous la forme d’un diagramme avec des cases successives :

Chaîne d'information
Acquérir

Acquérir

La première étape de la chaîne d’information est l’acquisition. Cela consiste à capter une information provenant de l’environnement ou d’un autre composant du système.

Les capteurs sont les éléments clés de cette fonction. Ils détectent des grandeurs physiques comme la température, la pression, la luminosité, ou la position.

Par exemple, dans un drone, les capteurs GPS acquièrent des informations sur la localisation précise de l’appareil.

Traiter

Traiter

Une fois l’information acquise, elle doit être traitée. Cette étape consiste à analyser les données captées pour en extraire des informations exploitables. Le traitement de l’information est souvent réalisé par un microprocesseur ou un ordinateur embarqué.

Dans un drone, le microcontrôleur analyse les informations des capteurs pour ajuster la position et la trajectoire de vol en temps réel.

Communiquer

Communiquer

Enfin, l’information traitée doit être communiquée pour déclencher une action ou informer l’utilisateur. Cette fonction de communication peut se manifester de différentes façons : l’envoi d’un signal aux moteurs pour ajuster l’altitude, la transmission des données de vol à une télécommande, ou l’envoi d’alertes à l’utilisateur.

Par exemple, le drone peut communiquer au pilote via la télécommande que la batterie est faible et qu’il doit retourner à la base.

Le flux d’information

Chaîne d'information

Le flux d’information est la circulation de l’information à travers l’objet technique. Il représente le cheminement des données depuis leur acquisition par les capteurs jusqu’à leur traitement et communication.

L’information peut être de deux natures : logique ou analogique. Très souvent, les capteurs convertissent des grandeurs physiques (comme la température, la pression, ou la lumière) en signaux numériques. Ensuite le microcontrôleur traite ces signaux numériques. Cette conversion (analogique/numérique) est essentielle pour que le système puisse interpréter les données de manière précise et efficace.

Quelle que soit sa nature, l’information peut être transmise par différents moyens, notamment via des ondes radio, des connexions électriques, ou encore des systèmes optiques.

Par exemple, dans un drone, les données captées par les capteurs peuvent être envoyées au microcontrôleur via des connexions électriques internes, puis transmises au pilote via ondes radio pour un contrôle en temps réel.

Je retiens

  • Un système automatisé a besoin d’informations pour fonctionner de manière autonome.
  • La chaîne d’information comprend trois fonctions principales : acquérir, traiter, et communiquer.
  • Le flux d’information représente la circulation de l’information à travers l’objet technique, qu’elle soit logique ou analogique.
  • D’abord, les grandeurs physiques sont acquises par des capteurs.
  • Ensuite, les signaux générés par ces capteurs (souvent analogiques) sont convertis puis transmis au microcontrôleur qui traite les informations.
  • Enfin, les informations traitées donnent des ordres à la chaîne d’énergie et sont communiquées vers une interface utilisateur (écran, voyant, haut-parleur…) ou vers un autre système (ordinateur, smartphone…).
