Tu veux créer des objets intelligents et t’amuser avec l’électronique et la programmation ? La carte Arduino est l’outil parfait pour commencer !

Dans cet article, je vais te montrer comment utiliser une carte Arduino pour réaliser des projets incroyables. Que tu sois débutant ou un peu expérimenté, tu trouveras des informations utiles pour t’aider à démarrer.

Qu’est-ce qu’une Carte Arduino ?

La carte Arduino est une petite plateforme de prototypage électronique. Elle est facile à utiliser et permet de créer des projets interactifs. Avec Arduino, tu peux contrôler des lumières, des moteurs, des capteurs, et bien plus encore. Elle est très populaire parmi les adolescents et les amateurs de technologie grâce à sa simplicité et à sa flexibilité.

Pourquoi Utiliser Arduino ?

  • Facile à Apprendre : Même si tu n’as jamais fait de programmation ou d’électronique, Arduino est conçu pour être accessible.
  • Communauté Active : Il y a une énorme communauté en ligne prête à t’aider avec des tutoriels, des forums, et des projets partagés.
  • Projets Infinis : Les possibilités avec Arduino sont presque illimitées. Tu peux créer des robots, des systèmes de domotique, des jeux interactifs, et plus encore.

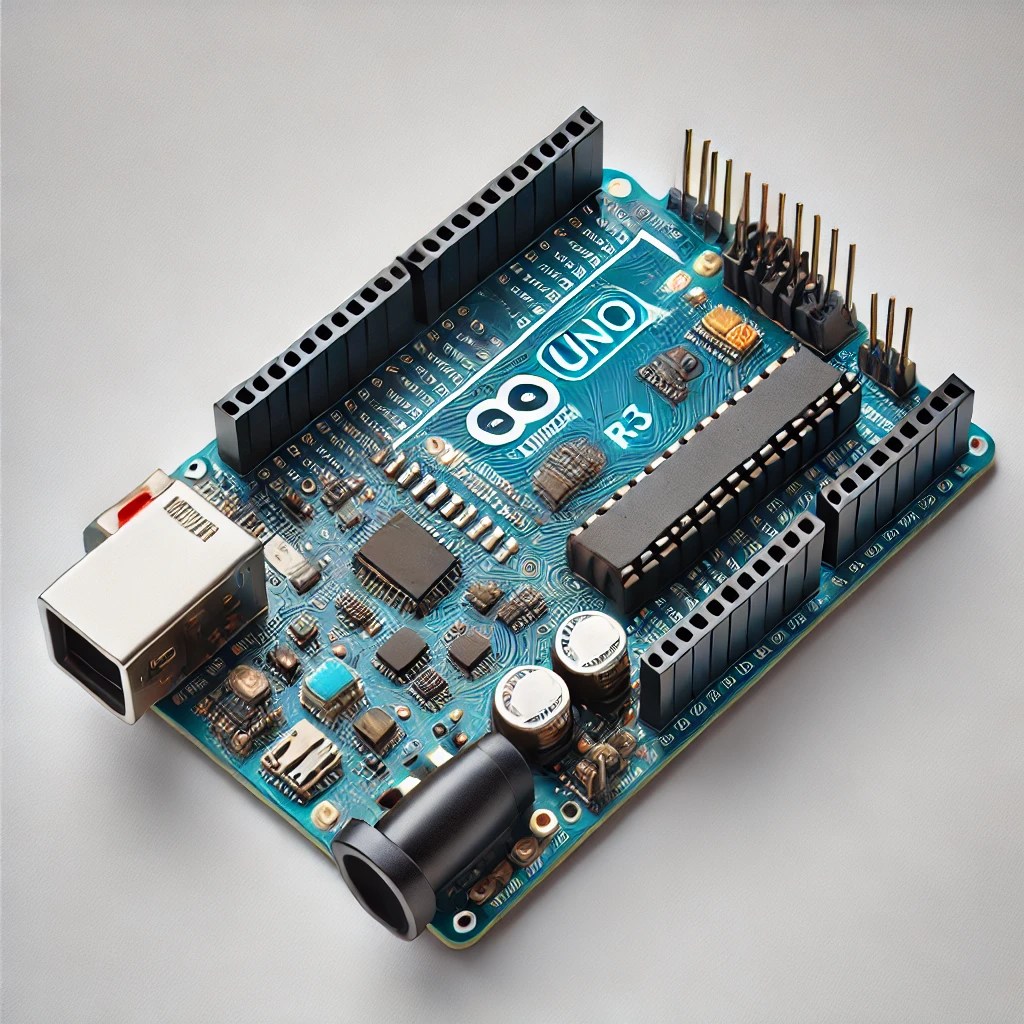

Description de la Carte Arduino

La carte Arduino se présente sous la forme d’une petite carte électronique dotée de divers composants. Voici une description détaillée de ses principales caractéristiques :

Connecteur USB
Broches d’Entrée/Sortie numériques
Connecteur d’Alimentation
Mémoire
Microcontrôleur
  • Microcontrôleur : C’est le cerveau de la carte, chargé d’exécuter les programmes que tu écris. Les modèles les plus courants, comme l’Arduino Uno, utilisent le microcontrôleur ATmega328P.
  • Broches d’Entrée/Sortie (I/O) : Ces broches permettent de connecter des composants externes comme des LEDs, des capteurs, des moteurs, etc. Elles peuvent être configurées en entrée ou en sortie.
  • Connecteur USB : Utilisé pour connecter la carte à ton ordinateur. Il sert à la fois à téléverser ton code et à alimenter la carte.
  • Connecteur d’Alimentation : En plus de l’USB, tu peux alimenter la carte avec une batterie ou une alimentation externe.
  • Mémoire : La carte possède une mémoire flash pour stocker les programmes, une mémoire SRAM pour les variables et une mémoire EEPROM pour les données que tu souhaites conserver même après un redémarrage.

L’Environnement de Programmation Arduino (IDE)

L’environnement de programmation Arduino, aussi connu sous le nom d’IDE (Integrated Development Environment), est un logiciel gratuit et facile à utiliser. Voici ses principales caractéristiques :

  • Éditeur de Code : C’est ici que tu écris ton programme, appelé sketch. L’éditeur de code comprend des fonctionnalités de base comme la coloration syntaxique et l’auto-complétion pour t’aider à écrire ton code plus facilement.
  • Boutons de Contrôle : L’IDE dispose de boutons pour vérifier ton code, le téléverser sur la carte, ouvrir des sketches, et sauvegarder ton travail.
  • Messages d’Erreur et de Statut : Lors de la vérification et du téléversement, l’IDE te montre des messages pour indiquer si ton code contient des erreurs ou si le téléversement s’est bien passé.
  • Bibliothèques : Arduino IDE inclut de nombreuses bibliothèques qui facilitent l’utilisation de divers capteurs, moteurs, et autres composants. Tu peux également ajouter tes propres bibliothèques ou en télécharger de nouvelles.
  • Moniteur Série : Cet outil te permet de communiquer avec ta carte Arduino via une interface série. C’est très utile pour déboguer ton code et voir les données envoyées par les capteurs.

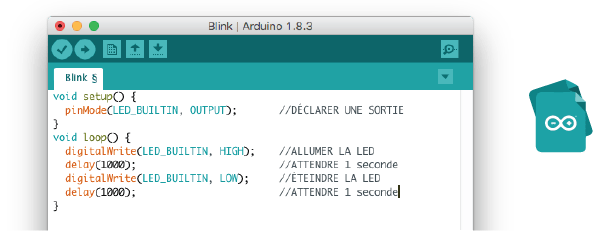

Le logiciel de programmation Arduino IDE
Éditeur de code
Boutons de contrôle

Comment Programmer avec Arduino IDE

Pour programmer ta carte Arduino, tu dois écrire un sketch en langage C/C++. Voici un exemple de ce à quoi ressemble un sketch basique :

void setup() {
  // Cette fonction s'exécute une seule fois au démarrage
  pinMode(13, OUTPUT); // Configure la broche 13 comme sortie
}

void loop() {
  // Cette fonction s'exécute en boucle
  digitalWrite(13, HIGH); // Allume la LED connectée à la broche 13
  delay(1000); // Attend 1 seconde
  digitalWrite(13, LOW); // Éteint la LED
  delay(1000); // Attend 1 seconde
}

Le code ci-dessus configure une broche de la carte Arduino pour allumer et éteindre une LED toutes les secondes. Le sketch est composé de deux fonctions principales :

  • setup() : Cette fonction s’exécute une seule fois au démarrage du programme. Elle est utilisée pour configurer les broches et initialiser les bibliothèques.
  • loop() : Cette fonction s’exécute en boucle après la fonction setup(). C’est ici que tu mets le code principal de ton programme, celui qui doit s’exécuter en continu.

Il est également possible d’utiliser des logiciels conçus pour les enfants comme SCRATCH ou mBlock. Les programmes se construisent par ajout de blocs prêts à emboîter.

Les logiciels Scratch & mBlock

La communauté des makers

Il existe une large communauté de makers qui partage de nombreux projets Arduino sur le web :

Conclusion

Avec Arduino, tu peux transformer tes idées en réalité. Cette carte te permet de comprendre l’électronique et la programmation tout en t’amusant. Alors, qu’attends-tu ? Commence dès aujourd’hui et crée tes propres objets intelligents !

N’oublie pas de partager tes projets et de demander de l’aide si besoin. La communauté Arduino est là pour toi. Bon codage et amuse-toi bien avec tes créations !
